Инструкция по установке TCU

Есть некоторые комплектации Explorer (U625) 2020 -, без модуля TCU на борту, но подготовка для его установки должна быть (основой разъем и две антенны). Эта инструкция как раз для такого случая (если модем с завода, то уже все сконфигурировано, нужно просто заменить tcu на Европейский и немного поправить его конфигурацию).

APIM

1. Открываем Direct Configuration > Explorer (U625) 2020> APIM (SYNC 3)
2. Нажимаем «Прочитать из Модуля»

Выбираем «4: Config Block DE01 — DE01»
TCU: Present
Hotspot Capable Modem: Present
Online Traffic: Online Traffic Modem (TPEG) Available

Выбираем «10: Config Block DE07 — DE07»
Customer Connectivity Setting: Enabled
Cloud based routing: Enabled
Cloud based routing fuel: Enabled
Cloud based routing weather: Enabled

BCM

1. Открываем Direct Configuration > Explorer (U625) 2020> BCM (LU5T-)
2. Нажимаем «Прочитать из Модуля»

Выбираем «136: Diagnostics 08 - DE49»
TCU Available Cfg: PRESENT

* Появится ошибка в BCM (U0198 - Потеря связи с модулем телематического блока управления «A»), если модем отсутствует.

GWM

1. Открываем Direct Configuration > Explorer (U625) 2020> GWM (JB3T,JX7T,K1BT,KS7T,KT4T,KV6T,LB5T)
2. Нажимаем «Прочитать из Модуля»

Выставляем такие значения, для модуля ревизии LB5T-14F642-A* (с любой буквой на конце, например: D)
«DE00»>07
«DE01»>8F
«DE02»>07
«DE03»>8F
«DE04»>07
«DE05»>8F
«DE06»>88
«DE07»>8F
«DE08»>00
«DE09»>00
«DE0A»>00
«DE0B»>00
«DE0C»>00
«DE0D»>00
«DE0E»>88
«DE0F»>8F
«DE10»>01
«DE11»>64
«DE12»>3C
«DE13»>EF
«DE14»>EF
«DE15»>42
«DE16»>AD
«DE17»>00

* Готовая конфигурация, что бы в ручную не изменять все значения, просто скачиваем, нажимаем «Загрузить из файла» и «Записать в модуль» direct_gwm_260323_explorer_u625_tcu_hs4can.zip

TCU
В распоряжении был модем KT1T-14G087-EP
Прошиваем актуальным софтом:
Bootloader: JX7T-14G141-AA
JX7T-14G139-CT (01.12.2021)
JX7T-14G144-CT (01.12.2021)
*Если модем LB5T, обновлять прошивку необязательно, переходим сразу к конфигурации.

1. Открываем Direct Configuration > EDGE (CD539) > TCU 4G BUNDLE 3(JX7T,KG9T,KT1T) или Explorer (U625) 2020> TCU 4G BUNDLE 4(LB5T,LR3T,L1TT) (в зависимости от ревизии модема)
2. Нажимаем «Прочитать из Модуля»

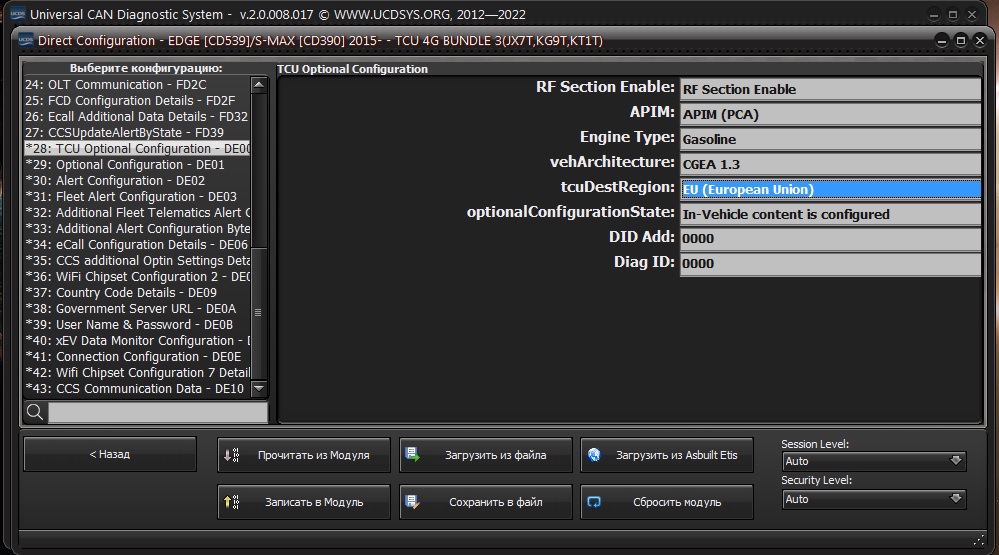

3. Делаем как на скриншоте:

*Поскольку в конфигурации модема куча всего (DE00 — DE10, DE0A и т.д.), в общей сложности 16 разделов, подготовил несколько готовых конфигов, для KT1T и LB5T (загружены по вину, изменен только регион на EU). Еще вариант KT1T-14G087_custom (много изменений, но этот вариант работает на Explorer (U625), без проблем). direct_tcu_hs4can.zip
* В идеале для этого автомобиля нужен модем ревизии LB5T-14G087-*, такой модификации идет с завода.
* Как привязать приложение FordPass найдете на просторах интернета.

Немного о нюансах

Поскольку автомобиль достаточно свежий, модем работает только на шине HS4-CAN, никакие даунгрейды и переделки до HS3-CAN не работают. Вернее модем будет работать, отображать статусы в приложении, но управление замками и удаленным запуском не работает!

Модуль TCU находится в багажнике, за левой обшивкой.

Проверить все возможные варианты подключения модема и написать данное руководство получилось благодаря LoRNoy Drive2.
