Камера заднего вида Sync 3 Kuga2(2017+) /Focus 3 MCA

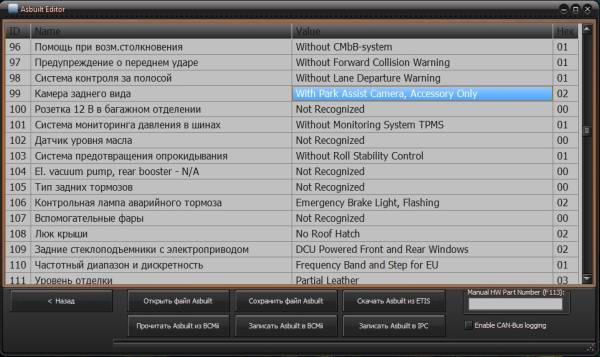

  1. Открываем As-Built Editor
  2. Выбираем Kuga2 [C520] - 2017>
  3. Нажимаем Прочитать Asbuilt из BCMii
  4. Ищем строку 99 - Камера заднего вида
  5. Выбираем With Park Assist Camera,Accessory Only
  6. Нажимаем Записать Asbuilt в BCMii
  7. Закрываем Asbuilt Editor

В случае установки штатной камеры, для отображения парковочных линий:

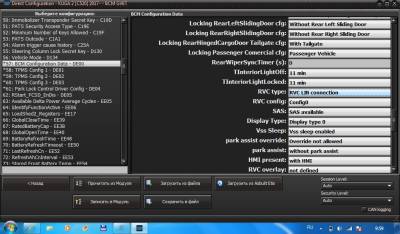

  1. Открываем Direct Configuration > Kuga [C520] MY17 > BCM GV6T
  2. Нажимаем «Прочитать из Модуля»
  3. Выбираем «57: BCM Configuration Data - DE00»
  4. Ищем строку RVC type
  5. Выбираем RVC LIN Connection
  6. Нажимаем «Записать в Модуль»
  7. Закрываем Direct Configuration.

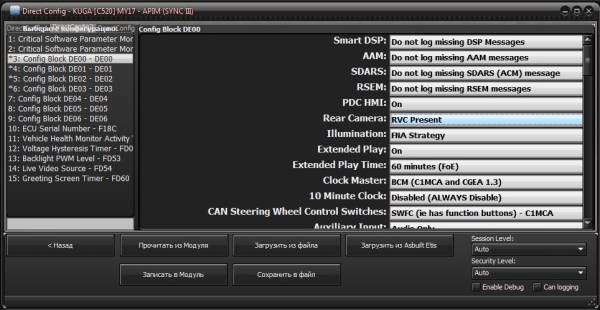

  1. Дальше открываем Direct Configuration > Kuga [C520] MY17 > APIM (SYNC 3)
  2. Нажимаем «Прочитать из Модуля»
  3. Выбираем «3: Config Block DE00 - DE00»
  4. «Rear Camera» изменяем «RVC Not Present» на «RVC Present»
  5. Нажимаем «Записать в Модуль»
  6. Закрываем Direct Configuration.

Выполняем перезагрузку APIM

  1. Открываем вкладку Kuga2
  2. DTC/Опрос модулей
  3. Выбираем APIM, щелкаем правой кнопкой мыши
  4. Во всплывающем меню выбираем - Сбросить модуль.

После выполнения всех манипуляций не забываем Сбросить DTC всех модулей.
*Если все сделали правильно, то при включении задней изображение с камеры и парктроники (при наличии) или сообщение что камера не доступна, если нет камеры.
© sanek2033

Если после активации штатной камеры пропал авто переключения день/ночь подсветки SYNC:
открываем Direct Configuration > Kuga [C520] MY17 > APIM (SYNC 3)
3: Config Block DE00 - DE00
устанавливаем:
Illumination - FoE Strategy

Дорест BCM (DV6T-14A073-*) и рест камера (GJ5T-19G490-A*)

Для отображения парковочных линий:
1. Перепрошить bcm в рест (GV6T-14C094-*)
2. LIN от камеры нужно подключить в разъем С2280H пин 12
3. Все аналогично инструкции выше, только Direct Configuration делаем как на картинке ниже:

  1. Открываем Direct Configuration > Kuga [C520] 2013-2017 > BCM (GV6T,DV6T)
  2. Выбираем «58: BCM Configuration Data - DE00»


© sanek2033
