Установка модуля камеры заднего вида для 5″ экранов

Модуль позволяет подключить к цветному 5-ти дюймовому экрану абсолютно любые (неоригинальные) камеры заднего вида.

1. Активация в As-Built
Перед манипуляциями чтение и сброс DTC (убедитесь что нет ошибок модуля FCDIM)

1. Вкладка Kuga2 > As-Built Конфигурация
2. Нажимаем «Прочитать конфигурацию»
3. As-Built страница 5
4.
5. Выбираем «Камера заднего вида: Park Assist Camera,Accessory Only»
6. Нажимаем Записать конфигурацию + Сохранить копию в IPC
7. Чтение и сброс DTC

2. Подключение модуля камеры

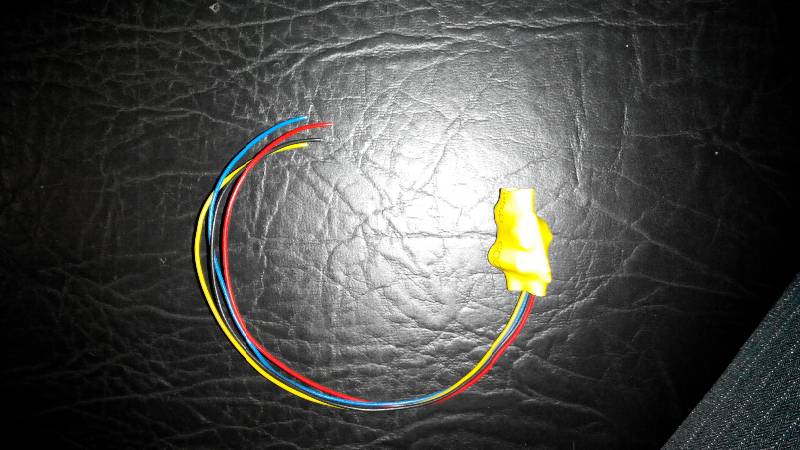

Сам модуль:

Рекомендованное место подключения в автомобиле Ford Kuga II 2013 – подторпедная проводка в районе подключения модуля BCMii за вещевым ящиком

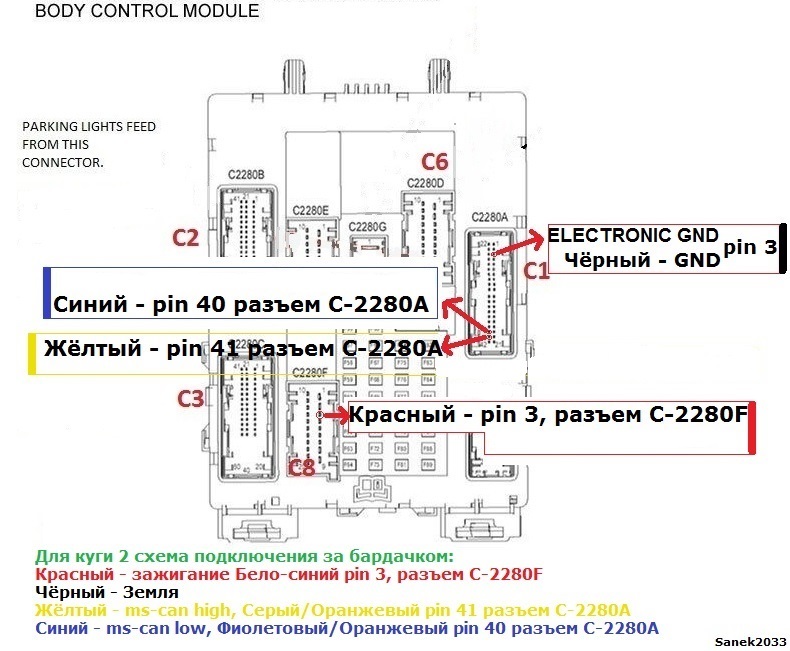

Схема подключения:

Красный провод модуля +12V на Бело-синий pin 3, разъем C-2280F
Чёрный провод модуля - Земля
Жёлтый провод модуля на ms-can high, Серый/Оранжевый pin 41 разъем C-2280A
Синий провод модуля на ms-can low, Фиолетовый/Оранжевый pin 40 разъем C-2280A

Фото процесса установки модуля:

Если все сделали правильно, то при включении задней изображение с камеры и парктроники (при наличии) или черный экран если нет камеры.
*Иногда может появляться ошибка в DTC по модулю камеры, так как модуль неоригинальный это нормально, можно не обращать внимания
Оригинальный мануал по установке

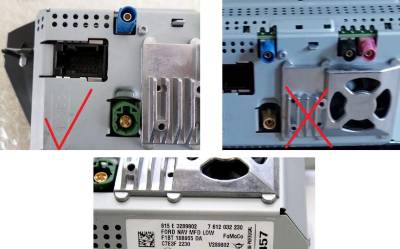

Дисплеи нового образца (F1BT-18B955-DA) с HSD разъемом работают с камерой заднего вида без модуля камеры, достаточно активировать в As-Built наличие камеры!!!
