Для активации TPMS (установка датчиков давления в шинах) нужно изменить прямую конфигурацию IPC и BCM
Прямая конфигурация BCM:
25: Interface to RTM – DE07
TPMEnable Cfg - Enable
Прямая конфигурация IPC:
6: DE02 – DE02
TPMS - TPMS
6: DE02 - DE02
TPMS FedReg - по умолчанию стоит FMVSS138, нужно поставить ECE64, чтобы появился пункт «инициализация давления в шинах».
7: DE03 - DE03
TPMS Placard Pressure Display - Enabled
Визуализация давления в шинах (по желанию):
7: DE03 - DE03
TPMS by location выбрать единицы измерения, например «bar»
Кто будет делать машину с датчиками давления, попробуйте еще пункт
7: DE03 - DE03
TPMS Placard Pressure Display (включение этого пункта приводит к пропаданию единицы измерения bar)

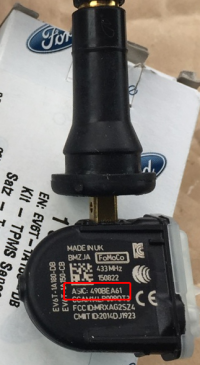

Обучение датчиков TPMS через Direct Configuration
BCM:
| DID ID | DID NAME | Параметр/Configuration | Info |
|---|---|---|---|
| DEEA | Tire Pressure Monitoring System 04 | SensorID_Cfg 1 | Передний Левый/Left Front Tire |
| DEEB | Tire Pressure Monitoring System 05 | SensorID_Cfg 2 | Передний Правый/Right Front Tire |
| DEEC | Tire Pressure Monitoring System 06 | SensorID_Cfg 3 | Задний Правый/Right Rear Tire - (Right Outer if Dual) |
| DEED | Tire Pressure Monitoring System 07 | SensorID_Cfg 4 | Задний Левый/Left Rear Tire - (Left Outer if Dual) |
| DE27 | TPMS 01 | SensorType Cfg | MY09 / MY15 (*Применимо не всем типам BCM / Applicable not for all type BCM) |
Обучение датчиков TPMS через "Ручное обучение"
Для корректного отображения порядка давления в колесах, требуется их обучение.
Сделать это можно через прибор TPMS19 или путем спускания колеса в течении 10 сек.
Необходимо ввести авто в режим обучения.
Процедура для ключа и для Push-to-Start одинаковая:
— закрыть двери;
— при выключенном зажигании нажать и отпустить тормоз;
— кнопкой (или ключом) три раза вкл-выкл зажигание (OFF-RUN-OFF-RUN-OFF-RUN) и оставить вкл;
— нажать и отпустить тормоз;
— выключить зажигание;
— кнопкой (или ключом) три раза вкл-выкл зажигание (OFF-RUN-OFF-RUN-OFF-RUN) и оставить вкл.
— машина подаст сигнал и можно программировать, поднося прибор к нипелю и нажимая на нём кнопку или спускать колеса в течении 10 сек.
Начинаем с переднего левого, потом переднее правое, заднее правое и заднее левое.
Интервал между включением датчиков должен быть не более 2 минут. Если за 2 мин датчик на соответствующем колесе не найден, то ВСМ выйдет из режима активации TPMS.
Все подсказки есть на приборке.
После активации получаем сообщение «Активация завершена», выключаем зажигание — ГОТОВО!
Пример обучения
